独自の加工ノウハウ・金型技術で
作り出す深絞り製品。
従来は、止むを得ず樹脂成形や
別部品溶接構造でしか出来なかった製品を、
一般プレス加工による一体成形で
コストダウンを実現します。
薄板から厚板まで、内径・外径高精度の確保、
高さ精度の確保で高機能製品を提供します。
一般プレス加工による一体成形で
コストダウンを実現
プレス加工による深絞り事例紹介

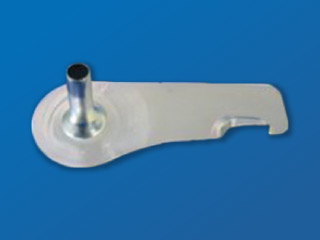

溶接構造から一体成形化によるコストダウン
| 部品名称 | ファンネル |
|---|---|
| 材質 | SPC |
| 板厚 | 0.5mm |
| 製品精度 | 絞り部分内径φ6mm、絞り高さ25mm |
| 加工工程 | プログレッシブ加工 |
深絞りによる一体加工
| 部品名称 | ウォーターポンプインペラー |
|---|---|
| 材質 | SPC |
| 板厚 | 1.2mm |
| 製品精度 | 内径公差レンジ0.1、内径真円度0.03、絞り深さ20 |
| 加工工程 | プログレッシブ加工 |
高精度カップ形状の深絞り
| 部品名称 | エンジンマウントブラケット |
|---|---|
| 材質 | SPHE |
| 板厚 | 3.2mm |
| 製品精度 | 内径公差±0.1、絞り高さ105 |
| 加工工程 | トランスファー加工 |
樹脂成形からプレス化
| 部品名称 | ファンネル |
|---|---|
| 材質 | SPC |
| 板厚 | 0.5mm |
| 製品精度 | 絞り部分内径φ6mm、絞り高さ25mm |
| 加工工程 | プログレッシブ加工 |
トランスファーによる高精度多段絞り（各箇所へ公差指定）
| 部品名称 | モーターハウジング |
|---|---|
| 材質 | SPCE |
| 板厚 | 1.4mm |
| 製品精度 | 絞り高さ80mm 内径公差レンジ0.02、0.05、0.07⇒公差指定箇所多数 真円度0.01、同軸度φ0.03⇒公差指定箇所多数 |
| 加工工程 | トランスファー加工 |
絞り深さ70mm段絞り
| 部品名称 | リアハウジングアッシー |
|---|---|
| 材質 | SPCC |
| 板厚 | 1.2mm |
| 製品精度 | 絞り部高さ71mm、4段絞り |
| 加工工程 | トランスファー加工 |
その他加工技術
多量、少量を問わず多品種（3,000点余り）のプレス部品の生産を行っています。
プレス加工から溶接、カチオン電着塗装、組付けやカシメ等、一貫体制であらゆる加工ニーズにお応えします。
実績のある加工材料
| 材 質 | 一般材（SPH、SPC）、各種メッキ鋼板、高張力鋼板980MPa級、炭素鋼（S45C）、炭素工具鋼（SK5）、クロム鋼（SCr420）、アルミ材、銅材、パイプ材、等 ※上記以外の材質もご相談ください。 |
|---|---|
| 板 厚 | 0.1mm～12.0mm |
営業購買Gr. マネージャー 濵元 正文
営業技術部 部長 藤川 伸
TEL082-278-0010
受付時間 9:00～17:00 (土日を除く）
